Особенности конструкции и эксплуатационные характеристики четырехветвевых цепных стропов
Четырехветвевые цепные устройства относятся к числу наиболее надежных грузозахватных приспособлений, используемых на промышленных предприятиях, складах и строительных площадках для перемещения крупногабаритных и тяжеловесных объектов. Благодаря подвижной структуре звеньев такие изделия эффективно взаимодействуют с грузами сложной конфигурации, имеющими специальные точки крепления. При интенсивных погрузочных работах профильные стропы 4сц https://t-m.by/kit/stropy/stropy-4sts обеспечивают необходимую гибкость и безопасность фиксации за счет равномерного распределения нагрузки между всеми ветвями.

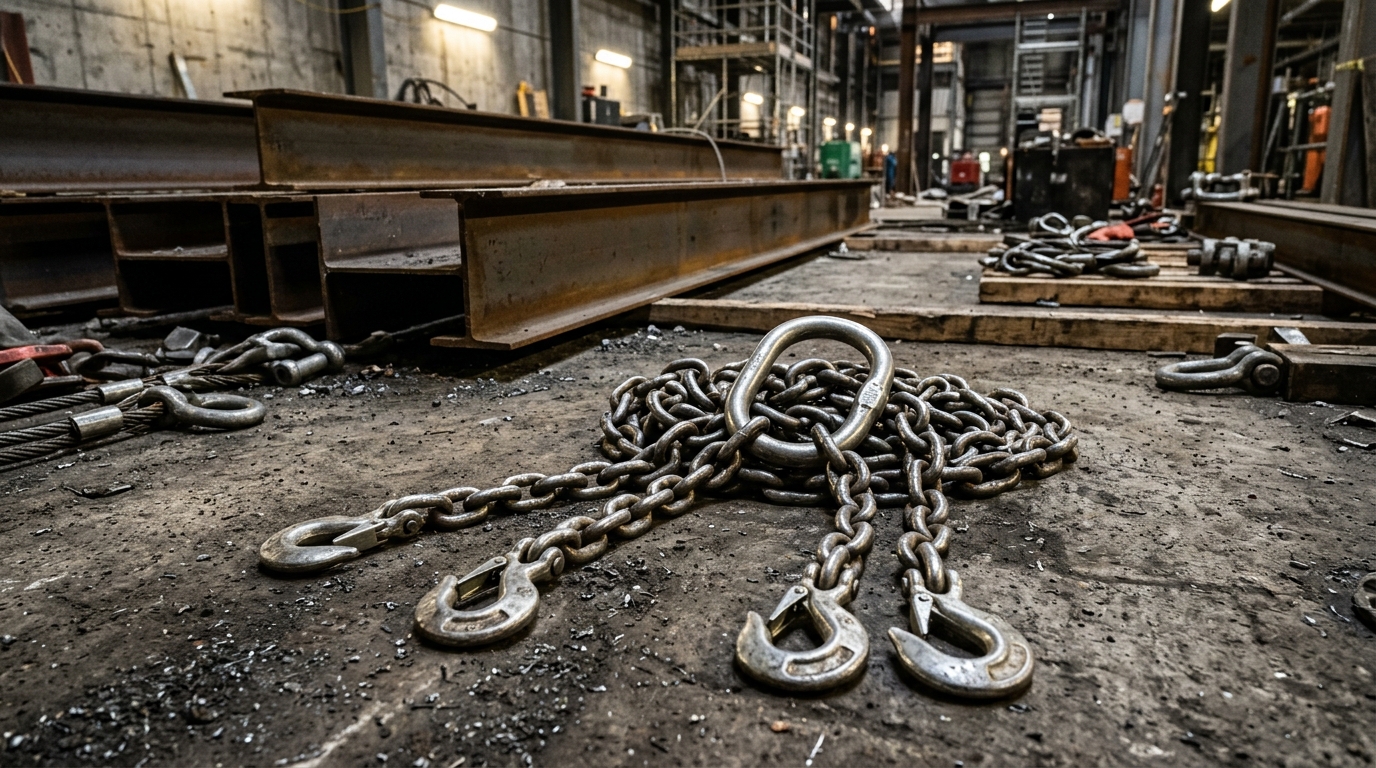

Конструктивная схема изделия включает овальное верхнее звено, переходные элементы, отрезки высокопрочных цепей и концевые захваты, в качестве которых обычно выступают грузовые крюки с предохранительными замками. Стандарты производства регламентируют использование легированной стали классов прочности Т8 или Т10, что позволяет эксплуатировать такелаж в широком температурном диапазоне и в условиях агрессивных сред. Понимание технических параметров и соблюдение регламента проверок минимизируют риски аварийных ситуаций при подъеме тяжестей.
Конструктивные особенности и технические характеристики стропов 4СЦ
Монтажники на строительных площадках часто сталкиваются с необходимостью перемещения габаритных конструкций со смещенным центром тяжести. Обычные одноветвевые приспособления здесь неэффективны, поэтому инженеры разработали конструкцию из четырех гибких элементов, сходящихся в верхнем центральном узле.
Базовая 4сц характеристика описывает изделие как систему высокой гибкости, состоящую из нескольких ключевых элементов:
Наблюдение редакции: При неравномерном распределении нагрузки между ветвями стропа 4СЦ реальная грузоподъемность системы снижается, поэтому стропальщики всегда контролируют угол наклона элементов к вертикали.
- Овальное верхнее звено рэ для навешивания на крюк крана.
- Промежуточные соединительные звенья.
- Четыре рабочие ветви вц из высокопрочных стальных цепей.
- Грузозахватные крюки с предохранительными замками.
Технические параметры регламентируются нормативными документами, где прописан коэффициент запаса прочности 4:1 для стальных цепных элементов. Каждое изделие проходит заводские испытания статической нагрузкой, превышающей номинал на двадцать пять процентов. Итоговая грузоподъемность стропа 4сц зависит от угла наклона ветвей к вертикали: при отклонении до 45 градусов параметр максимален, а с увеличением угла до 60 градусов допустимая масса поднимаемого груза снижается.
Паспорт на строп 4сц содержит точные данные о предельной рабочей нагрузке, длине цепей и клейме изготовителя. Сами стропы цепные четырехветвевые удобны тем, что их звенья поддаются ремонту и замене при износе отдельных участков, в отличие от жестких траверс или неразъемных канатные систем.
При подборе такелажа для перемещения тяжеловесного оборудования монтажники ориентируются на технические параметры конкретного изделия. ГОСТ устанавливает зависимость допустимой нагрузки от угла наклона ветвей к вертикали. Если угол превышает 45 градусов, рабочее усилие снижается в полтора раза, что обязательно учитывают стропальщики на объекте.
Параметры грузоподъемности и области применения
Каждый готовый четырехветвевой строп проходит испытания на стенде перед отгрузкой заказчику. Ниже приведены основные рабочие характеристики для стандартного исполнения из стали класса Т8:
Наблюдение редакции: На практике стропальщики часто наносят цветовую маркировку на ветви стропов с допустимым углом работы, чтобы исключить ошибки при спешке на монтажной площадке.
- Калибр цепи 8 мм — рабочая нагрузка до 4,25 тонн при угле до 45°. Применяется для подъема малых станков и строительных блоков.
- Калибр цепи 13 мм — предельный вес груза достигает 11,2 тонн. Используется в металлургической отрасли для перемещения сортового проката.
- Калибр цепи 16 мм — рассчитаны на нагрузку до 17 тонн. Востребованы на тяжелом машиностроении при монтаже крупногабаритных корпусов.
Правильный выбор модели 4СЦ гарантирует безаварийную работу кранового оборудования на промышленных предприятиях.
| Калибр цепи | Угол наклона | Рабочая нагрузка | Область применения |
|---|---|---|---|
| 8 мм | до 45° | до 4,25 т | Малые станки, блоки |
| 13 мм | до 45° | По тексту | Тяжеловесное оборудование |
Правила безопасной эксплуатации и выбраковка стропов 4СЦ
Правильный выбор модели 4СЦ гарантирует безаварийную работу кранового оборудования на промышленных предприятиях. Операторы на площадках часто сталкиваются с перегрузкой ветвей при подъеме нестандартных грузов со смещенным центром тяжести. Каждая ветвь стропа вц испытывает неравномерные динамические нагрузки, поэтому стропальщики обязаны контролировать угол между ветвями, который не должен превышать девяносто градусов по нормативным требованиям безопасности.
Перед началом работ стропы цепные четырехветвевые проходят обязательный визуальный осмотр на предмет дефектов. Выбраковка изделий проводится мастером участка согласно паспорту на строп 4сц при обнаружении следующих критических дефектов:
- трещины, следы коррозии и глубокие раковины на металческих элементах и звеньях рэ;
- удлинение звеньев более чем на три процента от первоначального размера;
- обрывы проволок или деформация звеньев цепей;
- отсутствие или нечитаемость бирки с маркировкой грузоподъемности.
Эксплуатация поврежденных изделий категорически запрещена правилами охраны труда. Ремонт или самостоятельная замена элементов конструкции на строительных площадках не допускаются, так как изготовление стропов 4сц требует заводских испытаний под нагрузкой.
Часто задаваемые вопросы
Из чего состоит конструкция стропа 4СЦ?
Изделие включает центральное овальное звено, четыре отрезка цепи класса не ниже Т8, соединительные звенья и грузозахватные крюки.
Как угол наклона ветвей влияет на грузоподъемность?
С увеличением угла между ветвями допустимая рабочая нагрузка на строп снижается согласно паспортным коэффициентам.
Какие дефекты требуют немедленного изъятия цепного стропа?
Эксплуатация запрещена при удлинении звеньев более 5%, трещинах, изгибах и износе тела цепи свыше 10% от номинала.
Четырехветвевые стропы 4СЦ остаются одним из самых надежных инструментов для подъема и перемещения габаритных грузов на строительных площадках и промышленных предприятиях.
Их долговечность и безопасность напрямую зависят от соблюдения паспортной грузоподъемности, регулярного осмотра звеньев на предмет деформаций и грамотного подбора длины ветвей под конкретную схему строповки.
Даже незначительное отклонение угла наклона ветвей от допустимых нормативных значений способно многократно увеличить реальную нагрузку на элементы изделия.
